メイン技術パラメータテーブル

車両名

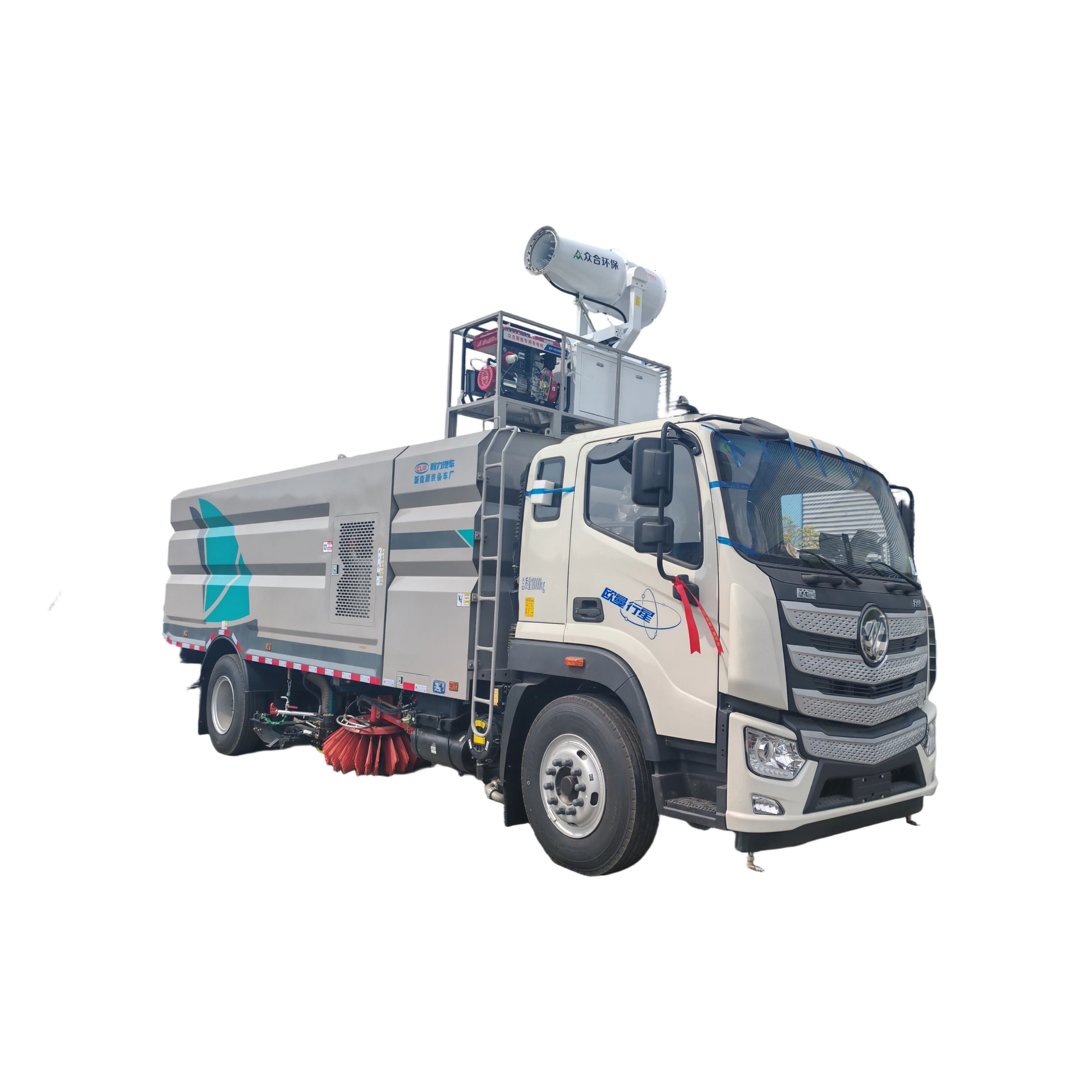

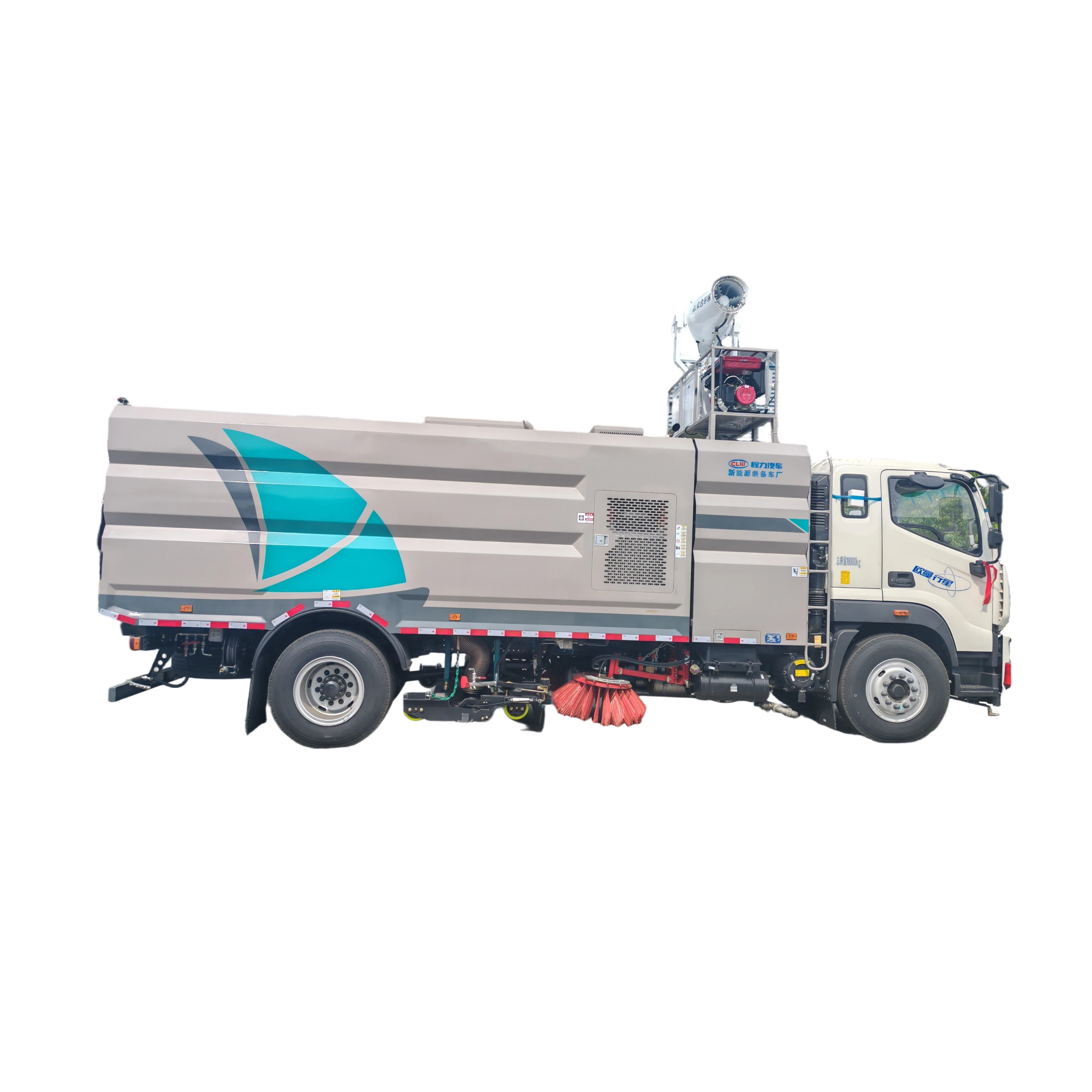

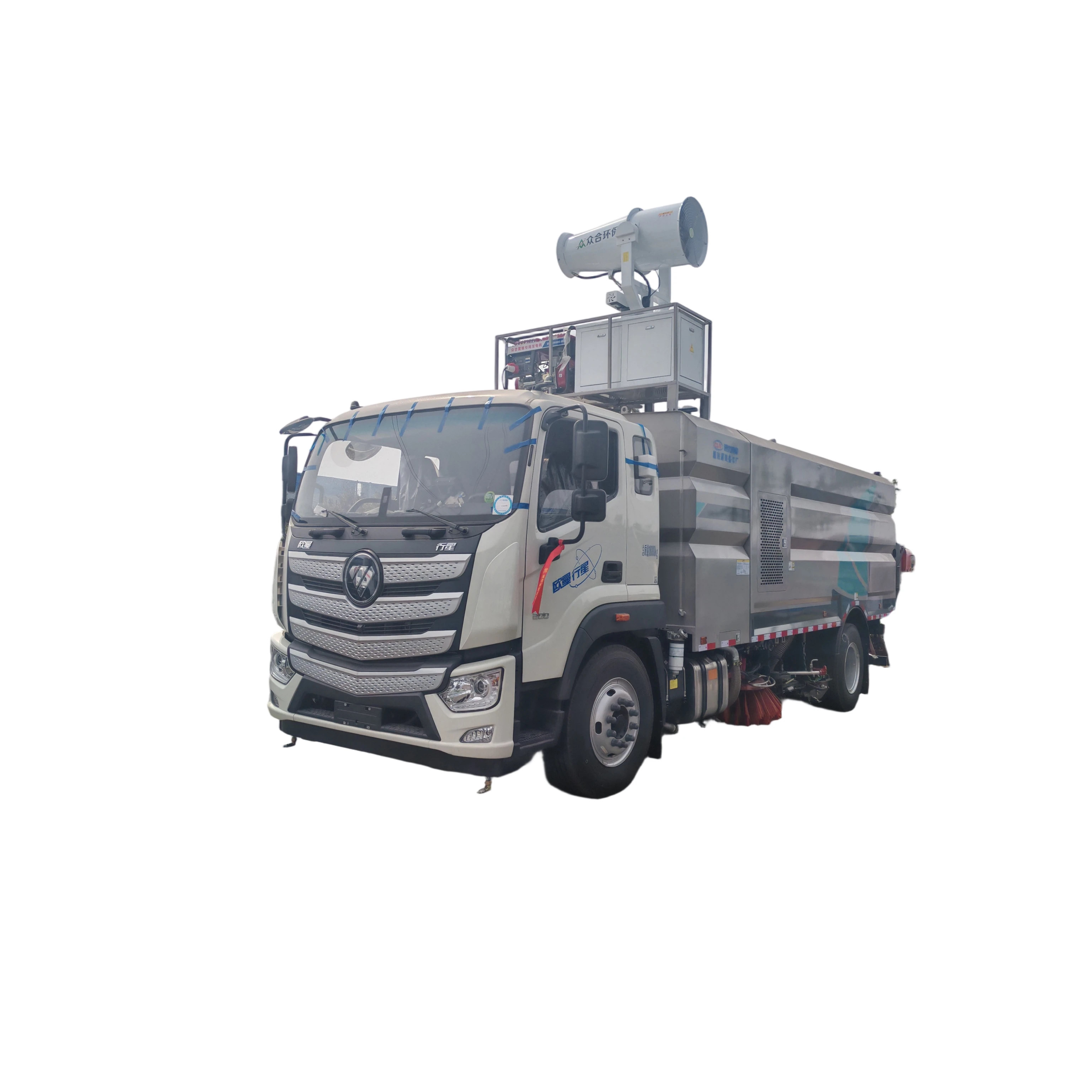

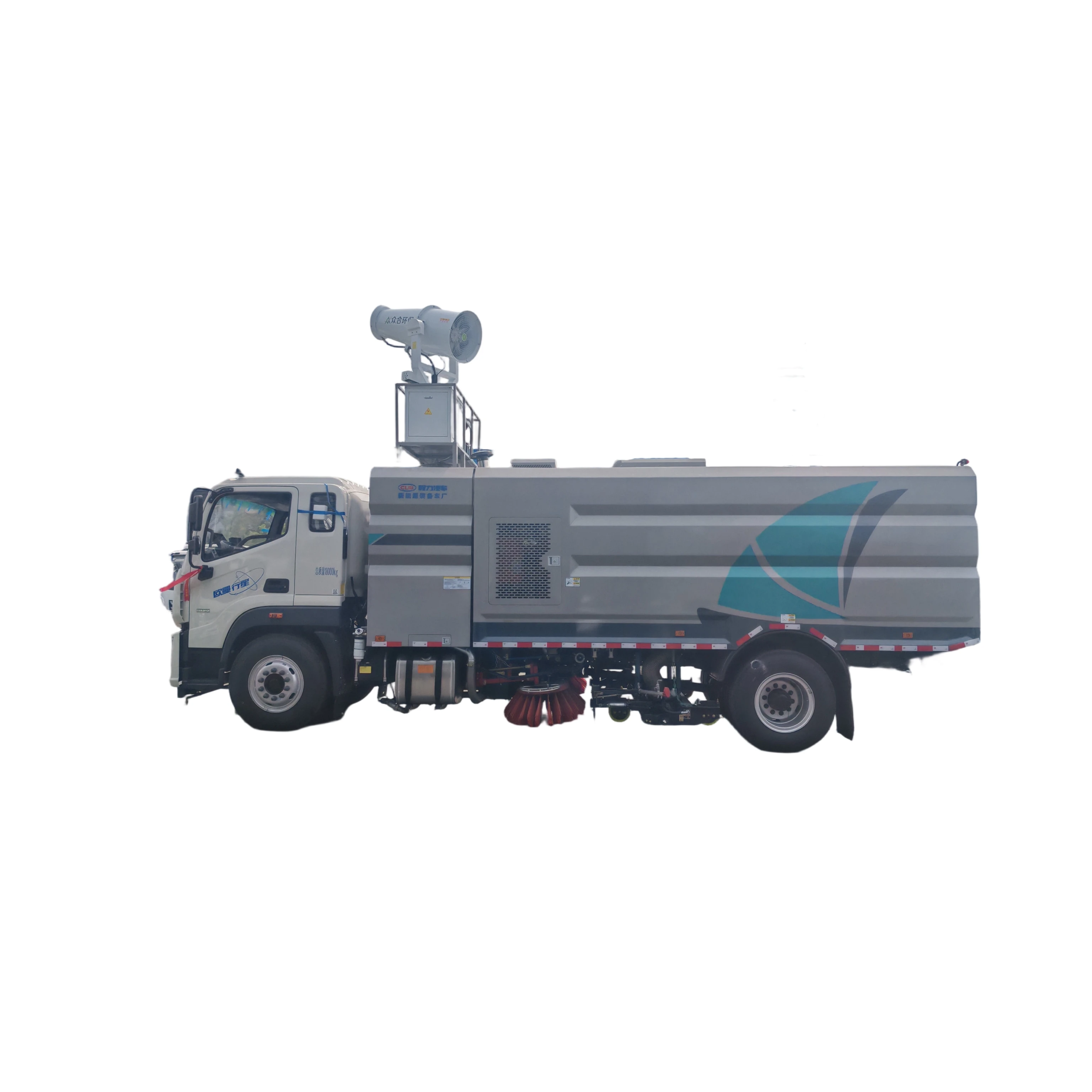

CLW5182TXS6SL 水洗掃除車型

制御方式

電子制御、一触操作

シャシーモデル

BJ1181Y6AKS-03

油圧システムタイプ

オープンデザイン；集中電気制御操作

総質量

18000 kg

油圧システムの主要部品

ギアポンプ、シリンダーモータ、油圧シリンダ、ソレノイドバルブ、統合ブロック、高圧ポンプなど、等

車両重量

11850、11450 kg

サイロイドモータ

リトン・モータ／リーワーマ・モータ

定格負荷能力

6,020、5,955、6,420、6,355 kg

ギアードオイルポンプ

石巻長順

ホイールベース

5,150 mm

ハイドラリックジャック

ハイプリス

クリアタンクの容量

9 m³

ハイドラリックシリンダーセール

台湾定錘

垃圾箱容量

7 m³（不锈钢制成)

液压油管

大航

タイヤタイプ

10.00R20 18PR

电磁阀组件

Hypris/Alta

扫描宽度

3000-3500 mm

地震耐圧計

成都天威

排水基準

GB17691-2018 国際標準第VI級

リターンオイルフィルタ

上海ソフィマ

車両の長さ、幅、高さ

8650,8560 × 2500 × 3300,3200,3150,3120 mm

システムオーバーレイズ

10-12 MPa

メインエンジンの馬力

玉柴 200/245 hp

ハイドラリックオイルタンクの容量

≥60 L

メインエンジンの排気量

4156/6234 ml

電気システムの構成

シャーシ車両回路、副エンジンの電気部品、および特別な作業装置のための操作制御回路で構成されています。

アシストエンジンのモデルおよび製造元

東風康明斯株式会社

シャシーシステムの電圧

24 V

セカンダリーエンジンの出力

125 kW

作動装置システムの電圧

12 V

セカンダリーエンジンの馬力

170 ps

電気制御ボックスパネルの構成

アシストエンジンタachメーター、アシストエンジンウォータートemperature計、オイルTemperature警報装置、様々な操作制御スイッチ

二級エンジン排気量

5900 ml

制御スイッチ

上海シェンカイエ

扫描宽度

3000-3500 mm

プログラム可能なロジックコントローラー

白樺芳

最大清掃能力

60000 m²/h

シーケンスブレーカー

海格

スクレイピング作業速度

3-15 km/h

バッテリータイプ

12V–140 Ah （並列接続された2ユニット）

クリーニング速度

15-20 km/h

ファンタイプ

メンテナンスフリーの回転式ファン

吸引能力密度

2.0 g/cm³

ファンの定格運転速度

2000 r/min

吸引能力の品質

1.5 kg

ファン駆動方式

補助エンジン、クラッチ、トゲ付き耐高温Aベルト駆動（4個）

吸引粒子の大きさ

≥100 mm

ファン・ベルト

浙江省立的三維

ゴミ箱の倒し角度

≥30°

オートマチッククラッチ

回転力

スキャニング効率

≥96%

空気流量率

12,000-23,000 m³/h

作業噪音

<88 dB (GB7258規定に従っています)

スキャンシステムタイプ

フレームの両側に、垂直に調節可能で拡張可能な掃除ディスクが車輌の前後車軸の間に均等に装着されています。これらのディスクの回転は、調節可能なスピードの水圧モータによって駆動されます。

駆動方式

4×2リアウィンドウドライブ

清掃システムの主要構成部

ディスククリーニングブラケット、ディスククリーナー、油圧シリンダー、油管、連結棒、調節棒、油圧モーターなど、その他

懸架型

プレートスプリング

直径を拡大するためのスキャン

φ800-900 mm

スチールプレートバネの数(前/後)

10/10+8, 10/8+8

スキャニングモーターの速度

140 r/min

ブレーキの種類

ダブルサイクルパイプブレーキ、ドラムタイプ

スキャニングカウント

2

フルロード時のブレーキ距離(30 km/h)

≤10 m

スキャンプレートの傾斜調整

前傾 5°–15°；外傾 5°–10°

最高速度

89 km/h

ノズル装置タイプ

ノズルはシャーシの後輪の間に吊り下げられており、ノズル本体、ローラー、吸引チューブから構成されています。ノズル本体は車両と同期して動くことができます；その高さは油圧シリンダーで制御されています。幅広いダブルノズル設計で、内部に長い行の高圧スプレーロッド（合計8本）があり、ノズルの本体は路面と同時に動きます。ノズルの高さは油圧で駆動され、電気自動的に制御されています。それは、スプリングロード浮遊懸架システムを使用しています。

最小旋回半径

8 m

ストロー直径

φ180 mm

最大勾配度

≥30%

ストロブランドス

ノレス

クラッチシステム

単一体積乾燥膜弁スプリングクラッチ、油圧操作

ウォーキングホイールベアリング

SKF（スキフェ）

トランスミッションシステム

8速トランスミッション

耐摩外環，移動輪用

ステラナ

エンジン燃料消費（路上）

≤14 L/100km

作業状態：ノズルエッジの堅い部分と地面の間の間隔

5-8 mm

エンジン燃料消費量（運転中）

≤8 L/h

ノズルおよびストロー内の空気速度

50-65 m/s

エンジン燃料消費量（運転中）

≤3 L/10000m²

ノズルの負圧

380 mmH2O

塵を抑えるための水スプレーメソッド

低圧霧

警報システム

逆車両音声警報システム

除尘系统的主要组件

高圧ポンプ、水フィルタ、パイプラインシステム、ステンレススプレーフレーム、高圧ノズルなど、その他の

二次運営システム

リアセクションには、メインコンパートメントの高さとリアドアの開閉を調節するために電子制御操作システムが装備されています。

粉じん除去および制御システムの設置場所

左、右、前方スキャン

手動ポンプ緊急昇降システム

副エンジンの故障により油圧システムが作動不能となり、ブラシ、吸引杯、または主室の昇降を妨げる場合、手動ポンプ緊急昇降システムを使用することができます。

吸尘和除尘系统的安装位置

吸盘的吸入口内部
